热转印碳带卷不紧打滑与张力报警排查

热转印打印中，碳带（又称色带、热转印碳带）本身不发热也不输出内容，它靠供应轴放卷、回卷轴收卷，在打印头下方被匀速拉过，把墨层转移到标签面材上。这条「放卷—打印头—收卷」的介质路径一旦失衡，最常见的表现就是四类：碳带卷不紧（松卷、拖尾、碳带松垮垂落到机壳里）、碳带打滑（卷芯在转但带子不走，或带子被拉走而卷芯不转）、张力报警（面板提示 RIBBON OUT / RIBBON END / RIBBON IN 之类）、碳带跑偏（向一侧偏移、边缘起皱、蹭到机身或导杆）。本文按「现象→原因→处理步骤」给出可执行排查路径，覆盖卷芯适配、安装方向、供应轴阻尼、回卷轴收卷力、张力传感器、导带机构六个环节。

先划清边界：本文不讨论碳带类型的选购（蜡基、混合基、树脂基的选用另有专文），不讨论打印出来的内容颜色浅淡或浓度不均（那属于打印浓度与打印能级设置问题，可参见斑马 105SL 打印浅淡与碳带张力调节一文），不涉及打印头清洁与寿命维护，也不涉及碳带打印出现白线、横纹、断带的处理（另有专文）。上述几项与本文有关联但不重叠，本文只在必要交叉处给出指向，避免在同一篇文章里混答不同问题。

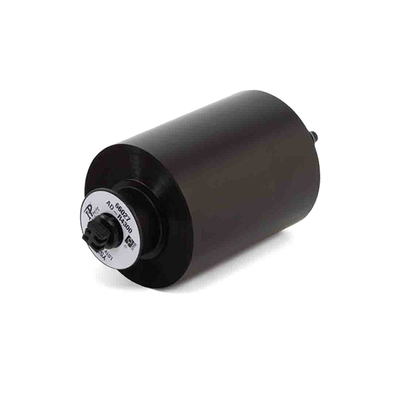

文中涉及的机型与耗材型号，均取自实际在售与在用清单，例如 Brady IP 系列热转印碳带（IP-R4900、IP-R4902、IP-R4400、IP-R4402、IP-R4407、IP-R6600、IP-R6602、IP-R6607、IP-R6700、IP-R6702、IP-R6707、IP-R6107 等规格），以及 Zebra ZT421-300DPI、ZT411、ZT610、SATO CL4NX Plus、Brady S3700 等常见工业与桌面机型。具体规格参数以产品页与随机手册为准，本文只给排查方法，不给未经验证的数值。

一、先判断你的现象属于哪一类：现象与机构对照

动手之前先做一次归类，能省掉一半的无效拆装。按下表把现象对应到机构：

• 碳带松垮、垂落到机壳、收卷侧鼓包：问题在回卷轴，收卷力不足或回卷方向反了。
• 卷芯在转但碳带不走，打印内容被拖花：问题在卷芯与轴的配合，卷芯在轴上打滑。
• 面板报 RIBBON OUT / RIBBON END / RIBBON IN，但碳带明明还有：问题在碳带传感器，或是碳带末端引带、透明段被误判。
• 碳带向一侧偏、边缘起皱、蹭到机身：问题在导带路径与限位，或碳带宽度与标签宽度不匹配。
• 碳带走不动但无报警，标签照出但为空白：多半是打印模式被设成了热敏（直热），打印机根本没有驱动碳带，也不检测碳带。

归类完成后，直接进入对应小节。若同时出现多个现象，按「卷芯适配 → 安装方向 → 供应轴 → 回卷轴 → 传感器 → 导带」的顺序逐项排除，不要跳步。

二、碳带卷芯与打印机轴径不匹配：打滑最常见的根因

碳带卷芯（纸芯或塑料芯）的内径是行业通用规格，主流为 1 英寸（约 25.4 mm）与 0.5 英寸（约 12.7 mm）两类；部分工业机型配 3 英寸（约 76.2 mm）芯的大卷碳带。打印机供应轴与回卷轴的外径与之对应，靠摩擦力带动卷芯。

1. 把碳带从轴上取下，目测卷芯内壁是否有磨损发亮、撕裂或呈椭圆变形。发亮说明已经打滑过一段时间。
2. 确认卷芯内径与机器标注的适用芯径一致。用大芯碳带套在小轴上，看似能放进去，实际只有轴上的几条筋在接触，必然打滑。
3. 若芯径偏小，使用机器原厂或规格相符的碳带适配器（芯套）过渡，不要用胶带、纸团缠绕凑合——这些临时填充物在连续打印受热后会塌陷，反而把碳带卡死。
4. 装回时把碳带推到轴根，确认卡榫或弹片已经扣住卷芯端面。很多「装好了」其实只推了一半，运行几分钟后碳带沿轴向窜出，开始蹭机身。
5. 装完手动转半圈，感受是否有明显空转。空转即在打滑，回到第 2 步重配。

需要提醒的是，纸芯碳带在潮湿环境下会吸湿变软、内径收缩不均，这是南方梅雨季打滑投诉集中爆发的原因。存放与拆封节奏见第十节。

三、碳带安装方向与绕行路径错误

热转印碳带只有一面带墨层，装反了就会出现「碳带走得很顺但标签上一个字都没有」，或者墨层转印到导杆、压辊上，机器里一片黑。这类现象常被误判为碳带质量问题。

1. 确认碳带的涂层面朝向标签面材。简易判别法：用一段胶带粘在碳带表面轻压撕下，带墨的一面会留痕；或看卷绕方向——多数碳带为墨层朝外（OUT）或朝内（IN）卷绕，机身或碳带包装上会有标注。
2. 按机身内侧的绕行示意图走带，注意穿过碳带传感器槽、导杆、打印头下方、压辊这几处，任何一处绕漏都会导致张力失衡或传感器误判。
3. 确认供应轴与回卷轴没有装反：新卷装在供应轴（放卷），空芯装在回卷轴（收卷）。装反会让打印机试图从空芯拉带，直接触发张力报警或断带。
4. 盖好打印头压合机构并锁到位。未锁到位时压辊压力不足，碳带会被压辊带着走而不是被回卷轴拉着走，收卷自然不紧。
5. 换完碳带做一次走带测试（多数机型长按走纸键出一张空白标签），观察碳带是否被平稳收进回卷轴，边缘有无偏移。

四、供应轴（放卷轴）阻尼与摩擦调节

供应轴需要提供一点「反向拖住」的力，碳带才会在打印头处被拉平。阻尼太小，碳带松弛下垂、起皱；阻尼太大，碳带被拉得太紧，会拉伤卷芯、增加打印头负担，严重时出现碳带被拉断。

1. 找到供应轴端部的阻尼调节结构。不同机型差异较大：有的是两端式外张弹片，有的是螺母压紧的摩擦片，有的是弹簧加载的摆臂。先查随机手册确认结构，不要凭手感硬掰。
2. 以「碳带在打印头前保持平直、用手轻拨有轻微回弹」为目标微调，每次只调一个小档位，出两张标签看效果。
3. 观察收卷侧碳带卷的端面是否平整。端面呈喇叭口或层间错开，通常说明供应侧阻尼不足，放卷时带子横向游走。
4. 确认阻尼摩擦片没有沾上碳带墨粉或油污。脏污的摩擦片阻尼会随温度漂移，表现为冷机正常、连续打印半小时后开始松卷。
5. 若机型支持在驱动或面板里设置碳带张力相关参数，优先用软件参数粗调，机械阻尼做精调，两者不要同时大改，否则无法判断是哪一侧起了作用。

上图为常见的工业型条码打印机构型（Zebra ZT421-300DPI），其碳带供应轴、回卷轴与碳带传感器都集中在上部介质仓内，各机型的调节位置请以随机手册为准。

五、回卷轴收卷力不足：碳带卷不紧、松垮与拖尾

碳带卷不紧的直接责任方几乎都在回卷轴。回卷轴靠摩擦或独立电机把用过的碳带收起来，收卷力一旦小于碳带被拉出的力，碳带就会在仓内堆积。

1. 先确认回卷轴上的空芯已经卡紧。空芯在回卷轴上打滑，是「卷不紧」最高频也最容易被忽略的原因，处理办法同第二节的芯径适配。
2. 检查回卷轴的驱动方式。皮带或齿轮驱动的回卷轴，先看皮带是否松弛、齿轮是否缺齿；独立电机驱动的，看面板是否有针对回卷的使能设置被关掉。
3. 清理回卷轴表面积存的碳带墨粉与纸屑。积粉会让卷芯在轴上「坐不住」，出现周期性松紧交替。
4. 确认废碳带没有超量。卷到接近轴径上限时收卷力矩会明显变化，此时应更换空芯或按机型要求取出废带，不要一直卷到顶死。
5. 若打印的是窄标签配宽碳带，回卷侧更容易松。优先把碳带宽度调到与标签匹配（见第九节），再谈张力调节。

六、张力报警（RIBBON OUT / RIBBON END / RIBBON IN）误报排查

碳带还有一大截却报碳带用尽，或刚装上就报有碳带，这类报警基本都来自检测环节而非碳带本身。不同品牌的提示文字不同，例如 Zebra 常见 RIBBON OUT / RIBBON IN，SATO 常见 Ribbon End，TSC、ARGOX、Godex 也有各自的面板提示，但排查逻辑一致。

1. 确认打印模式是热转印而不是热敏（直热）。热敏模式下多数机型会关掉碳带检测，也可能反过来因为检测不到碳带而报警。这是误报排查的第一步，也是成本最低的一步。
2. 清洁碳带传感器。传感器多为对射式或反射式光电，窗口积了碳粉、标签背胶后灵敏度下降。用无水酒精棉签轻擦发射与接收两侧，不要用金属工具刮。
3. 确认碳带确实穿过了传感器槽。漏穿传感器槽是换带后的高频失误，表现为装上就报「无碳带」。
4. 留意碳带末端的引带段。部分碳带在末端带有一段透明或高反射引带，传感器会据此判断碳带将尽；若你的碳带使用了这类引带，报警属于正常提示，更换新卷即可。
5. 若机型支持碳带检测方式的设置（如对射/反射、碳带低量预警开关），在确认硬件正常后再调整检测方式，不要一上来就关掉报警——关掉之后真断带就不会有任何提示，代价更大。
6. 确认传感器线束与主板连接牢固。搬动或长途运输后接插件松动，会表现为报警时有时无。

七、碳带跑偏、边缘起皱与蹭机身

碳带跑偏不只是观感问题，偏到一定程度碳带边缘会蹭到机身或导杆，产生碳带屑，进而污染打印头与传感器，形成连锁故障。

1. 确认碳带宽度与标签宽度匹配（见第九节）。碳带明显宽于标签时，多出来的部分无处可去，容易向一侧翻卷。
2. 调整介质导板（标签导纸器）与碳带限位，使其刚好贴住而不夹紧。夹太紧会把碳带边压出折痕。
3. 检查所有导杆是否平行、有无弯曲或松动。受过撞击的机器常见导杆变形，肉眼看不出，但碳带会持续往一侧走。
4. 确认供应轴与回卷轴上的碳带端面基本对齐。两端错位超过几毫米，运行过程中必然跑偏。
5. 观察压辊两端压力是否均匀。压辊单边磨损会造成碳带在打印头处被「斜着拉」，这是边缘起皱的典型来源，磨损严重的压辊应更换。

八、热转印与热敏模式、碳带检测设置错误

这一节单独列出，是因为它引发的「假性碳带故障」占比很高，而且排查成本几乎为零。

1. 在驱动属性或打印机面板的打印方式里，确认选择的是热转印（Thermal Transfer）而非热敏/直热（Direct Thermal）。
2. 用热敏纸做判断：热敏模式下打印头直接发热在热敏纸上显色，不需要碳带；若你在热转印标签上用热敏模式，出来的会是完全空白的标签。
3. 确认标签软件（BarTender、Codesoft、Brady Workstation 等）的驱动设置与打印机面板设置一致。软件侧选了热转印而机器侧是热敏，会以机器侧为准，反过来也一样。
4. 部分机型有「碳带检测使能」开关，若被关闭，机器不检测碳带，断带或装反都不会报警，只会持续输出空白标签。排查时先确认这项处于开启状态。

九、碳带宽度与标签宽度的匹配规则

宽度匹配既影响打印质量，也影响张力与跑偏，还关系到打印头保护。

• 碳带宽度应略大于或等于标签（含底纸）宽度，使打印头全长都被碳带覆盖。碳带窄于标签时，打印头发热体外露的部分会直接摩擦标签表面，加速磨损。
• 碳带也不宜过宽太多。超出过多的部分无法被压辊压住，容易翻卷并蹭机身，是跑偏的诱因之一。
• 换用不同宽度的标签时，同步更换对应宽度的碳带，并检查介质导板与传感器位置是否要跟着调整。
• Brady IP 系列等按宽度分规格（如 60 mm、80 mm、110 mm 等），选型时按标签实际宽度就近向上取规格，具体可供应规格以产品页为准。

十、碳带更换、搬运与存放的操作规范

相当一部分「碳带打滑」其实是存放不当造成的，属于可以在源头避免的问题。

1. 碳带应立放（卷芯水平、碳带竖立），不要平叠堆放。平放会让下层碳带卷芯受压变形，装上后必然跳动与打滑。
2. 存放环境保持常温干燥，远离暖气、窗边直晒与加湿器。高温会让墨层软化粘连，高湿会让纸芯吸湿变形。
3. 拆封后尽快用完。长期裸露的碳带表面会积灰，灰尘进入打印头与碳带之间，既影响转印也会改变摩擦系数。
4. 搬运时握卷芯两侧，不要捏碳带卷的外缘，避免边缘碰伤产生缺口，缺口在运行中会发展成撕裂。
5. 避免在打印过程中频繁开合上盖。每次开合都会让张力重新建立，是起皱与偏移的高发时机。

十一、排查速查表：现象 → 最可能原因 → 第一步动作

• 碳带松垮垂落：回卷轴收卷力不足或回卷方向反 → 检查空芯是否卡紧、回卷轴驱动是否正常。
• 卷芯转但带不走：卷芯与轴径不匹配 → 换用规格相符的芯套或碳带。
• 标签空白但碳带走得正常：安装方向反（墨层未朝向标签）或模式设为热敏 → 重新按图示走带并核对打印模式。
• 装机即报无碳带：漏穿传感器槽或模式错误 → 重走带并确认热转印模式。
• 打印中报碳带用尽：传感器脏污或碳带末端引带 → 清洁传感器、确认剩余长度。
• 碳带向一侧偏、边缘起皱：导杆不平行或压辊单边磨损 → 校正导杆、检查压辊。
• 冷机正常、热机后松卷：阻尼摩擦片脏污 → 清洁摩擦片并重新微调阻尼。
• 换标签规格后开始跑偏：碳带宽度与新标签不匹配 → 同步更换对应宽度碳带。

十二、预防性维护周期与记录

把下面几项固化到班前或周保养里，碳带类故障可以下降大半：

1. 每换一次碳带：顺手用无水酒精棉签擦一次碳带传感器窗口与导杆。
2. 每周或每卷碳带用尽时：清理仓内碳带屑、检查压辊与打印头表面，打印头的深度清洁请按打印头维护专文执行。
3. 每月：检查供应轴与回卷轴的阻尼机构是否松动，卷芯卡榫弹性是否衰减。
4. 每次换标签规格：复核碳带宽度、介质导板、传感器位置三项。
5. 建立简单记录：日期、机型、碳带型号、现象、处理动作。同一台机器反复出现同一现象时，记录能直接指向机构磨损而非耗材问题。

如果碳带张力长期失衡，打印浓度会出现横向或纵向不均，进而影响条码的可读性。调整完成后，可用条码检测仪按 ISO/IEC 15416 对条码符号等级做一次复验，确认印制质量回到可接受范围；具体的等级要求以你的客户或行业标准为准。

常见问题

1. 碳带刚换上没多久就松垮，是不是碳带质量不好？

多数情况下不是碳带本身的问题。按优先级排查：回卷轴上的空芯是否卡紧、回卷轴驱动是否正常、供应轴阻尼是否过小、废碳带是否卷到接近轴径上限。如果同一批碳带在另一台机器上正常，基本可以锁定是机构而非耗材。只有排除上述四项后仍反复出现，才需要怀疑卷芯尺寸或纸芯强度。

2. 打印时碳带走得很顺，但标签上什么都没有，为什么？

两个最常见原因。第一，碳带装反了，墨层没有朝向标签面材，墨层被转印到了导杆或压辊上，可以打开上盖看这些部件是否被蹭黑。第二，打印方式被设成了热敏（直热），打印头不通过碳带转印，自然在普通热转印标签上留不下痕迹。先核对模式，再重走一次带。

3. 面板一直报碳带用尽，但碳带还剩很多，怎么处理？

按顺序做四步：确认打印模式是热转印；清洁碳带传感器的发射与接收窗口；确认碳带确实穿过了传感器槽；检查碳带是否带有末端透明或高反射引带段——若有，报警属于正常的将尽提示。四步都正常仍报警，再考虑传感器或主板接插件的问题，不要直接把碳带检测关掉。

4. 碳带打滑，能用胶带在轴上缠几圈凑合吗？

不建议。胶带、纸团这类临时填充物在连续打印的仓内温度下会软化塌陷，可能让碳带从打滑变成卡死，甚至把残胶带到打印头上。正确做法是使用与卷芯内径规格相符的碳带适配器（芯套），或直接换用与机器轴径匹配的碳带规格。

5. 碳带宽度比标签窄一点，能不能凑合用？

不建议。碳带窄于标签时，打印头发热体超出碳带覆盖的部分会直接接触并摩擦标签表面，既加速打印头磨损，也会造成该区域打印缺失。碳带宽度应略大于或等于标签宽度，使打印头全长都被覆盖。

6. 为什么冷机打印正常，连续打印半小时后开始松卷起皱？

典型的阻尼随温度漂移。供应轴的阻尼摩擦片沾上碳带墨粉或油污后，摩擦系数会随仓内温度升高而变化，冷态时阻尼合适，热态时阻尼不足。处理办法是拆下摩擦片用无水酒精清洁，晾干后重新按第四节微调；若摩擦片已经磨损发亮或厚度明显不均，直接更换。

7. 换了新的标签规格之后碳带开始跑偏，是哪里没调？

换标签规格时通常需要同步调整三处：碳带宽度是否仍与新标签匹配（略大于或等于标签宽度）、介质导板是否重新贴合到新宽度、碳带传感器位置是否覆盖到新的碳带幅面。三项都确认后仍跑偏，再检查导杆是否平行、压辊两端磨损是否一致。

8. 碳带张力调整之后，怎么确认有没有调好？

三个判据。一是收卷侧碳带卷端面平整，没有喇叭口或层间错开；二是打印头前方的碳带保持平直，用手轻拨有轻微回弹；三是连续打印一段后，标签上的浓度均匀，条码能被正常扫描。若对条码可读性有明确要求，可用条码检测仪按 ISO/IEC 15416 复验符号等级，具体等级门槛以你的客户或行业标准为准。
